개념 Colors
색
이 카드를 다루는 수업 Config 2026에서 시작하는 Figma Weave 실습
-
연결은 같은 색끼리만 됩니다. 예를 들어 텍스트(보라) 포트를 이미지(녹색) 포트에 바로 꽂을 수 없습니다.
-
어떤 노드를 어디에 연결할지 헷갈릴 때는 먼저 포트 색을 봅니다.
-
색이 같으면 연결되고, 다르면 중간에 타입을 바꿔 줄 노드를 하나 더 넣어야 합니다.
-
색 다섯 가지를 알아두면 처음 보는 노드도 어디에 연결할지 짐작할 수 있습니다
화면으로 따라가기
- 확인할 것: 연결선 양쪽 포트가 같은 보라색인지

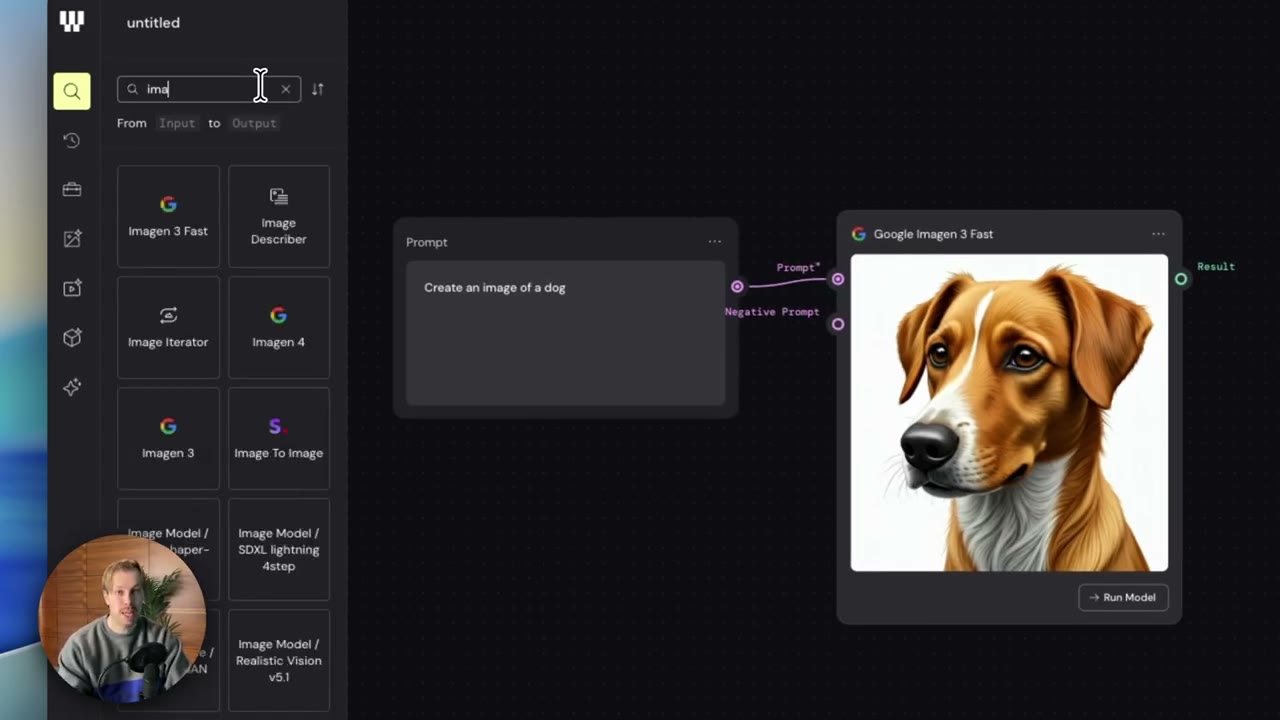

- 장면: Prompt 노드의 보라(텍스트) 출력을 이미지 생성 노드의 보라(텍스트) 입력에 연결
- 노드가 만드는 결과와 포트 색은 별개입니다
- 이미지를 만드는 노드도 텍스트를 받는 입력 포트는 보라입니다
- 연결선 위로 마우스를 올리면 포트 색이 같은지 바로 확인할 수 있습니다
직접 해보기
화면에서 포트 두 개를 골라 색을 비교하고, 서로 바로 연결할 수 있는지 먼저 말한 뒤 실제로 연결해 보세요.
헷갈리기 쉬운 것
노드 상자의 배경색과 포트의 작은 점 색을 구분합니다. 연결 가능 여부는 포트 색으로 판단합니다.
왜 이렇게 작동하나요
충전 케이블은 단자 모양이 맞아야 꽂힙니다. Weave의 포트 색도 무엇이 오갈 수 있는지 알려 주는 표시입니다.
포트 색은 꾸밈이 아니라 데이터 타입 표시입니다. 같은 종류끼리 바로 연결하고, 종류가 다르면 중간에서 데이터를 바꾸는 노드가 필요합니다.
더 알고 싶다면
색 이름을 전부 외워야 하나요?
- 처음에는 연결하려는 두 포트의 색이 같은지만 비교하면 됩니다. 어떤 데이터인지 이름을 대는 것보다 같음·다름을 판별하는 것이 먼저입니다.
- 자주 쓰는 텍스트(보라)·이미지(녹색)·영상(빨강)은 작업하면서 반복해 보게 되고, 나머지는 필요할 때 이 카드의 색 표를 다시 봅니다.
- 헷갈리기 쉬운 것은 색과 결과물의 관계입니다. 이미지를 만드는 노드도 프롬프트를 받는 입력 포트는 보라입니다. 포트 색은 노드의 종류가 아니라 그 포트로 오가는 데이터의 종류를 말합니다.
용어 풀이
전체 용어집 →- 포트
- 노드 양옆에 있는 작은 점입니다. 왼쪽 점은 입력, 오른쪽 점은 출력이고, 여기서 선을 끌어 다른 노드와 연결합니다.
